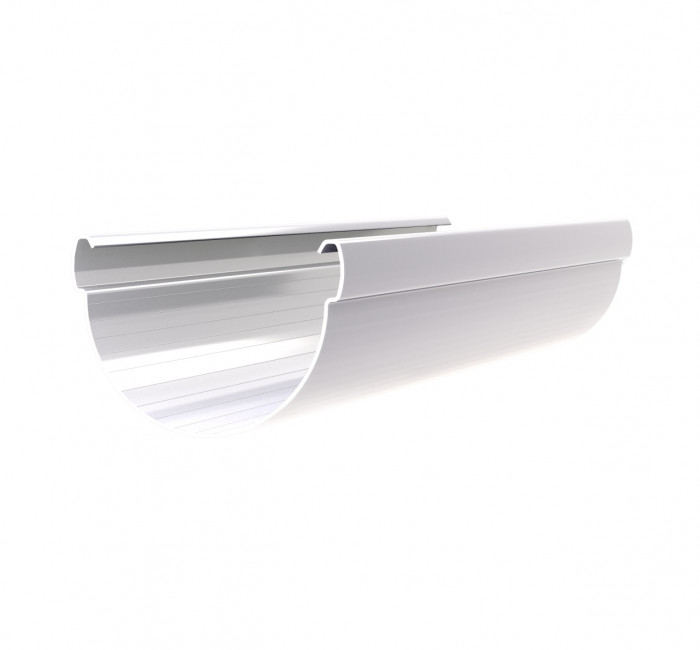

Желоб Дизайн 135мм ПВХ RAL 9003 белый ГРАНД ЛАЙН (3м)

УСТАНОВКА ЖЕЛОБОВ В МЕТАЛЛИЧЕСКОМ КРЮКЕ

1. Отогните внутренний фиксатор крюка (рис.7).

2. Вставьте жёлоб в крюки так, чтобы внутренний край жёлоба упёрся под основание внутреннего пластинчатого фиксатора.

3. Закрепите жёлоб внутренним фиксатором, далее загните внешний пластинчатый фиксатор вокруг внешнего края жёлоба.

Важно! Запрещается жесткая фиксация желоба в металлических крюках. Желоб необходимо фиксировать фиксаторами так, чтобы при температурных расширениях, желоб мог свободно двигаться.

УСТАНОВКА ЖЕЛОБОВ В ПЛАСТИКОВЫХ КРОНШТЕЙНАХ И ФИТИНГАХ

Внимание! В монтаже запрещается использовать различные виды герметиков для соединения элементов водостока между собой, т.к. при этом исключается возможность движения желоба и трубы при температурных расширениях.

Герметичность достигается за счет особых красных уплотнителей.

Исключением является составной угол желоба 90-150°.

После того, как смонтированы все кронштейны и элементы, имеющие крепежные отверстия, установите желоба (рис. 8). При необходимости желоб отрезается под нужный размер при помощи ножовки по металлу, или «болгарки»,

Вставьте внутреннюю кромку желоба в расположенные ближе к стене пазы воронки, кронштейнов, соединителя желобов.

1. Методом защелкивания зафиксируйте внешнюю кромку желоба во всех элементах.

2. Желоба необходимо вставлять в фитинги (воронка, соединитель желобов, углы желоба) до отметки «Вставить до сих пор» (Рис. 9).

Это позволяет оставить зазор между желобом и ограничителями фитинга для температурного расширения.

Углы желоба 90° и 135° являются универсальные, и применяются как на внутренних, так и на наружных углах.

В случаях если система не замкнутая, по краям желоба необходимо установить заглушки желоба (Рис.11). От заглушки желоба до кронштейна расстояние не должно превышать 15 см.

Заглушка с воронкой стыкуется только через отрезок желоба, на котором устанавливается кронштейн, не далее 10 см от воронки.
