Фильтры Водосток Optima круглый Matt 125х90
Водосток Optima 125/90 обладает водопропускной способностью на 25% больше, чем у других производителей водосточных систем с полукруглым желобом. Такая производительность обеспечена увеличенной глубиной желоба.
Большая водопропускная способность водостока позволяет собирать осадки с большей поверхности кровли, что приводит к экономии на количестве водосточных труб и сопутствующих элементах.
Для крепления крюков водосточной системы, рекомендуем использовать "желтые" саморезы PZ (5.0*40мм).
Для сбора воды, стекающей с крыши, рекомендуем использовать точечный дренаж под каждой сливной трубой. Комплект дренажа: дождеприемник 1 шт., перегородка-сифон 2 шт., корзина для дождеприемника 1 шт., решетка водоприемная 1 шт.
Параметры системы Оптима круглый 125\90:
- геометрия - водосточная система круглого сечения
- размер желоба – ширина 125 мм
- размер трубы – диаметр 90 мм
- материал – оцинкованная сталь с двусторонним и односторонним покрытием полиэстер российского производства
Гарантия на водосточную систему в покрытии Полиэстер:
- 20 лет на технические характеристики
- 5 лет на сохранность внешнего вида
Гарантия на водосточную систему в покрытии Цинк:
- 1 год на технические характеристики
- 1 год на сохранность внешнего вида
Общая схема водостока с пометками:
Инструкция по расчёту водосточных систем
Расчёт количества углов
Количество углов жёлоба равно количеству углов кровли. На рисунке ниже 4 внешних и 2 внутренних угла.
Расчёт количества желобов
Стандартная длина жёлоба -3 м. Измерьте периметр дома по карнизу, разделите его на длину жёлоба и округлите результат до целого в большую сторону. На примере снизу получилось 12 желобов, три из которых мы разрезали.
Расчёт количества соединителей желобов и заглушек
Если система замкнутая, то количество соединителей равно количеству элементов (желобов + углов).
Если система не замкнутая, то из общего количества элементов (желобов + углов) нужно вычесть 1. На примере ниже незамкнутой системой используется 21 элемент, следовательно потребуется 20 соединителей. Заглушки ставятся по краям желобов.
Расчёт количества крюков
Длинные крюки желоба устанавливаются с шагом 0,6-0,9 м, короткие крюки необходимо устанавливать с шагом 0,5 м. Если расстояние между крюками больше, то система может не выдержать снеговой нагрузки зимой
Количество крюков рассчитывается по формуле n = n(доп) + L/b, где L — расстояние между первым и последними крюками, b — расстояние между крюками, n(доп) — дополнительные крюки, которые обязательно устанавливаются на концах желоба, а также обеих сторон в местах стыка желобов и желобов с углами.
Расчёт количества воронок
Для водосточной системы 125х90м:
Одна воронка собирает воду с 70-94 м² кровли, но не более, чем с 10 п.м. желоба. То есть расстояние между воронками не должно превышать 10 п.м.
В расчёте снизу рациональное использование системы 125х90.
Расчёт количества воронок: (12 желобов х 3 м) + (6 углов х 0,5 м) = 39 м / 10 = 3,9 м, округляем результат до целого в большую сторону = 4 воронки.
Расчёт количества труб
Для расчёта количества труб необходимо высоту здания до карниза поделить на длину трубы (стандартные трубы — 3 и 1 м) и умножить на количество воронок.
Расчёт количества колен трубы
Если стена не имеет выступов более 3 см, то потребуется всего 2 колена трубы и 1 колено стока.

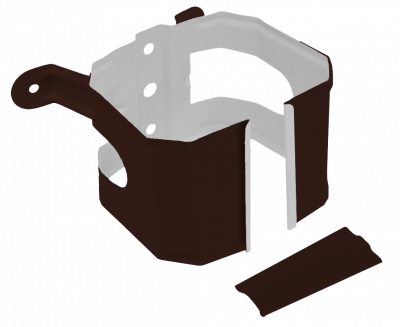

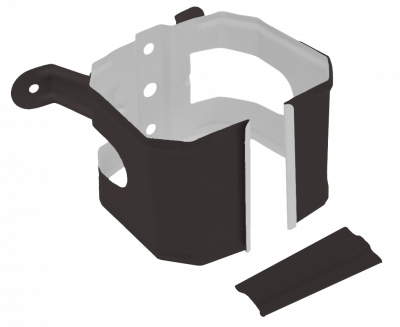

Расчёт количества кронштейнов трубы
Расстояние между кронштейнами должно быть не более 1 м, но не менее 2 шт. на каждую трубу. В первую очередь кронштейны устанавливаются в местах стыков труб между собой и с их коленами. Один кронштейн может использоваться для двух труб в месте их стыка.
