Водосток Optima круглый 150x100

Быстрый просмотр
Заглушка торцевая универсальная Optima 150мм цинк ГРАНД ЛАЙН
148 руб.
Тип
Заглушка желоба
Вид
универсальная
Ед. изм.
шт
Быстрый просмотр

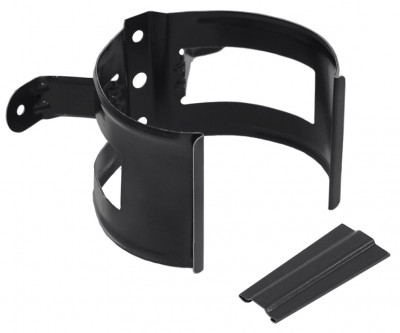

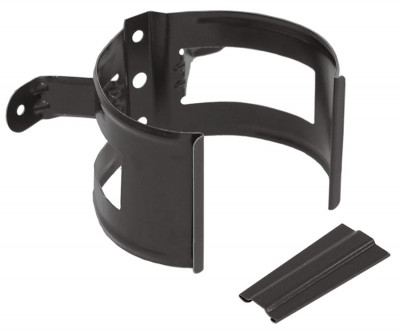

Кронштейн трубы на дерево Optima 100мм цинк ГРАНД ЛАЙН
148 руб.
Тип
Кронштейн
Вид
на кирпич
Ед. изм.
шт
Быстрый просмотр
Заглушка торцевая универсальная Optima 150мм PE RAL 9003 белый ГРАНД ЛАЙН
189 руб.
Тип
Заглушка желоба
Вид
универсальная
Ед. изм.
шт
Быстрый просмотр
Заглушка торцевая универсальная Optima 150мм PE RAL 8017 коричневый ГРАНД ЛАЙН
189 руб.
Тип
Заглушка желоба
Вид
универсальная
Ед. изм.
шт
Быстрый просмотр
Заглушка торцевая универсальная Optima 150мм PE RAL 7024 серый ГРАНД ЛАЙН
189 руб.
Тип
Заглушка желоба
Вид
универсальная
Ед. изм.
шт
Быстрый просмотр
Кронштейн трубы на дерево Optima 100мм PE RAL 8017 коричневый ГРАНД ЛАЙН
Быстрый просмотр
Кронштейн трубы на дерево Optima 100мм PE RAL 9003 белый ГРАНД ЛАЙН
189 руб.
Тип
Кронштейн
Вид
на кирпич
Ед. изм.
шт
Быстрый просмотр
Кронштейн трубы на дерево Optima 100мм PE RAL 7024 серый ГРАНД ЛАЙН
189 руб.
Тип
Кронштейн
Вид
на кирпич
Ед. изм.
шт
Быстрый просмотр
Кронштейн трубы на кирпич Optima 100мм цинк ГРАНД ЛАЙН
206 руб.
Тип
Кронштейн
Вид
на дерево
Ед. изм.
шт
Быстрый просмотр
Соединитель желоба Optima 150мм цинк ГРАНД ЛАЙН
239 руб.
Тип
Соединитель желоба
Ед. изм.
шт
Диаметр
150 мм
Быстрый просмотр
Кронштейн трубы на кирпич Optima 100мм PE RAL 8017 коричневый ГРАНД ЛАЙН
Быстрый просмотр
Кронштейн трубы на кирпич Optima 100мм PE RAL 9003 белый ГРАНД ЛАЙН
262 руб.
Тип
Кронштейн
Вид
на дерево
Ед. изм.
шт
Быстрый просмотр
Кронштейн трубы на кирпич Optima 100мм PE RAL 7024 серый ГРАНД ЛАЙН
262 руб.
Тип
Кронштейн
Вид
на дерево
Ед. изм.
шт
Быстрый просмотр
Соединитель желоба Optima 150мм PE RAL 8017 коричневый ГРАНД ЛАЙН
289 руб.
Тип
Соединитель желоба
Ед. изм.
шт
Диаметр
150 мм
Быстрый просмотр
Соединитель желоба Optima 150мм PE RAL 9003 белый ГРАНД ЛАЙН
289 руб.
Тип
Соединитель желоба
Ед. изм.
шт
Диаметр
150 мм
Быстрый просмотр
Соединитель желоба Optima 150мм PE RAL 7024 серый ГРАНД ЛАЙН
289 руб.
Тип
Соединитель желоба
Ед. изм.
шт
Диаметр
150 мм
Быстрый просмотр
Колено трубы 60 град Optima 100мм цинк ГРАНД ЛАЙН
413 руб.
Тип
Колено трубы
Ед. изм.
шт
Диаметр
100 мм
Быстрый просмотр
Колено стока Optima 100мм цинк ГРАНД ЛАЙН
413 руб.
Тип
Колено стока
Ед. изм.
шт
Диаметр
100 мм
Быстрый просмотр
Труба круглая соединительная Optima 100мм цинк ГРАНД ЛАЙН (1м)
424 руб.
Тип
Труба водосточная
Ед. изм.
шт
Диаметр
100 мм
Быстрый просмотр
Воронка желоба Optima 150х100мм цинк ГРАНД ЛАЙН
434 руб.
Тип
Воронка желоба
Ед. изм.
шт
Диаметр
150 мм
Быстрый просмотр
Колено трубы 60 град Optima 100мм PE RAL 8017 коричневый ГРАНД ЛАЙН
500 руб.
Тип
Колено трубы
Ед. изм.
шт
Диаметр
100 мм
Быстрый просмотр
Колено трубы 60 град Optima 100мм PE RAL 9003 белый ГРАНД ЛАЙН
500 руб.
Тип
Колено трубы
Ед. изм.
шт
Диаметр
100 мм
Быстрый просмотр
Колено трубы 60 град Optima 100мм PE RAL 7024 серый ГРАНД ЛАЙН
500 руб.
Тип
Колено трубы
Ед. изм.
шт
Диаметр
100 мм
Быстрый просмотр
Колено стока Optima 100мм PE RAL 8017 коричневый ГРАНД ЛАЙН
530 руб.
Тип
Колено стока
Ед. изм.
шт
Диаметр
100 мм
Быстрый просмотр
Колено стока Optima 100мм PE RAL 9003 белый ГРАНД ЛАЙН
530 руб.
Тип
Колено стока
Ед. изм.
шт
Диаметр
100 мм
Быстрый просмотр
Колено стока Optima 100мм PE RAL 7024 серый ГРАНД ЛАЙН
530 руб.
Тип
Колено стока
Ед. изм.
шт
Диаметр
100 мм
Быстрый просмотр
Труба круглая соединительная Optima 100мм PE RAL 8017 коричневый ГРАНД ЛАЙН (1м)
542 руб.
Тип
Труба водосточная
Ед. изм.
шт
Диаметр
100 мм
Быстрый просмотр
Труба круглая соединительная Optima 100мм PE RAL 9003 белый ГРАНД ЛАЙН (1м)
542 руб.
Тип
Труба водосточная
Ед. изм.
шт
Диаметр
100 мм
Быстрый просмотр
Труба круглая соединительная Optima 100мм PE RAL 7024 серый ГРАНД ЛАЙН (1м)
542 руб.
Тип
Труба водосточная
Ед. изм.
шт
Диаметр
100 мм
Быстрый просмотр
Воронка желоба Optima 150х100мм PE RAL 8017 коричневый ГРАНД ЛАЙН
550 руб.
Тип
Воронка желоба
Ед. изм.
шт
Диаметр
150 мм

Водосточная система размерности 150х100 подходит для среднего и крупного коттеджного строительства.

Для крепления крюков водосточной системы, рекомендуем использовать "желтые" саморезы PZ (5.0*40мм).

Для сбора воды, стекающей с крыши, рекомендуем использовать точечный дренаж под каждой сливной трубой. Комплект дренажа: дождеприемник 1 шт., перегородка-сифон 2 шт., корзина для дождеприемника 1 шт., решетка водоприемная 1 шт.

Параметры системы Оптима круглый 150/100:

  • геометрия - водосточная система круглого сечения
  • размер желоба – ширина 150 мм
  • размер трубы – диаметр 100 мм

Гарантия на водосточную систему в покрытии Полиэстер:

  • 20 лет на технические характеристики
  • 5 лет на сохранность внешнего вида

Гарантия на водосточную систему в цинке:

  • 1 год на технические характеристики
  • 1 год на сохранность внешнего вида

Общая схема водостока с пометками:

Инструкция по расчёту водосточных систем

Расчёт количества углов

Количество углов жёлоба равно количеству углов кровли. На рисунке ниже 4 внешних и 2 внутренних угла.

Расчёт количества желобов

Стандартная длина жёлоба -3 м. Измерьте периметр дома по карнизу, разделите его на длину жёлоба и округлите результат до целого в большую сторону. На примере снизу получилось 12 желобов, три из которых мы разрезали.

Расчёт количества соединителей желобов и заглушек

Если система замкнутая, то количество соединителей равно количеству элементов (желобов + углов).

Если система не замкнутая, то из общего количества элементов (желобов + углов) нужно вычесть 1. На примере ниже незамкнутой системой используется 21 элемент, следовательно потребуется 20 соединителей. Заглушки ставятся по краям желобов.

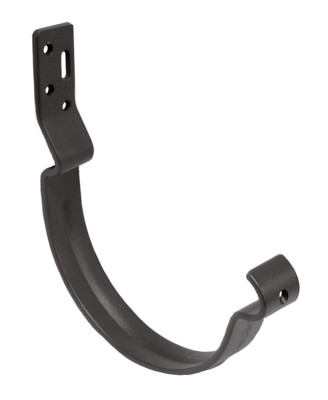

Расчёт количества крюков

Длинные крюки желоба устанавливаются с шагом 0,6-0,9 м, короткие крюки необходимо устанавливать с шагом 0,5 м. Если расстояние между крюками больше, то система может не выдержать снеговой нагрузки зимой

Количество крюков рассчитывается по формуле n = n(доп) + L/b, где L — расстояние между первым и последними крюками, b — расстояние между крюками, n(доп) — дополнительные крюки, которые обязательно устанавливаются на концах желоба, а также обеих сторон в местах стыка желобов и желобов с углами.

Расчёт количества воронок

Для водосточной системы 125х90м:

Одна воронка собирает воду с 70-94 м² кровли, но не более, чем с 10 п.м. желоба. То есть расстояние между воронками не должно превышать 10 п.м.

В расчёте снизу рациональное использование системы 125х90.

Расчёт количества воронок: (12 желобов х 3 м) + (6 углов х 0,5 м) = 39 м / 10 = 3,9 м, округляем результат до целого в большую сторону = 4 воронки.

Расчёт количества труб

Для расчёта количества труб необходимо высоту здания до карниза поделить на длину трубы (стандартные трубы — 3 и 1 м) и умножить на количество воронок.

Расчёт количества колен трубы

Если стена не имеет выступов более 3 см, то потребуется всего 2 колена трубы и 1 колено стока.

Расчёт количества кронштейнов трубы

Расстояние между кронштейнами должно быть не более 1 м, но не менее 2 шт. на каждую трубу. В первую очередь кронштейны устанавливаются в местах стыков труб между собой и с их коленами. Один кронштейн может использоваться для двух труб в месте их стыка.
