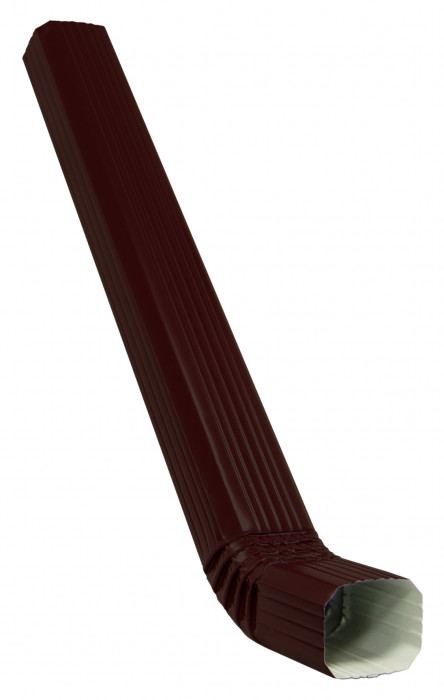

Труба прямоугольная с коленом 102х78мм Вортекс матов. 8017 коричневый ГРАНД ЛАЙН (1м)

В первую очередь крепятся кронштейнами места стыков труб между собой и коленами.

Кронштейны трубы на стену устанавливаются на расстоянии не более 1,5 м друг от друга, но не менее 2 шт. на каждую трубу. Если стены каменные, заранее просверлите в местах крепления отверстия для метизов. В комплект кронштейна трубы на камень входят метиз и дюбель к нему. Размеры дюбеля 10х80 мм. Чтобы получить отверстие, точно подходящее под дюбель, возьмите сверло диаметром 8 мм и просверлите отверстие глубиной 80 мм. Затем возьмите сверло диаметром 10 мм и рассверлите отверстие.

Внимание! Для системы Vortex Lite в комплект кронштейна трубы на камень входит только метиз 8х100, дюбель в комплект не входит и приобретается отдельно.

Соедините колена трубы, трубу водосточную, при необходимости соединительную трубу. Длина соединительной трубы определяется при сборке конструкции.

Водосточная труба должна быть такой длины, чтобы нижнее колено находилось на расстоянии около 0,2 м от земли.

В комплект кронштейна на дерево метизы не входят. Для его крепления используйте крепеж, подходящий к материалу стен.

Например, для бруса или доски подойдут кровельные саморезы 4,8х35.

Трубы с коленом используются только как финишный элемент.

Следует выровнять конструкцию, присоединить трубу с коленами к воронке и защёлкнуть замки кронштейнов.

Внимание! Конструкция систем не позволяет использовать обрезки трубы в качестве соединительной трубы или части стояка. Заранее рассчитайте оптимальный комплект из труб 3 м и 1м с подрезкой на месте со стороны, на которой нет обжима.

Точная длина необходимого фрагмента соединительной трубы определяется по таблице:

Размеры M, h – для собранной конструкции.
Размер L – длина фрагмента соединительной трубы, включая обжим.
