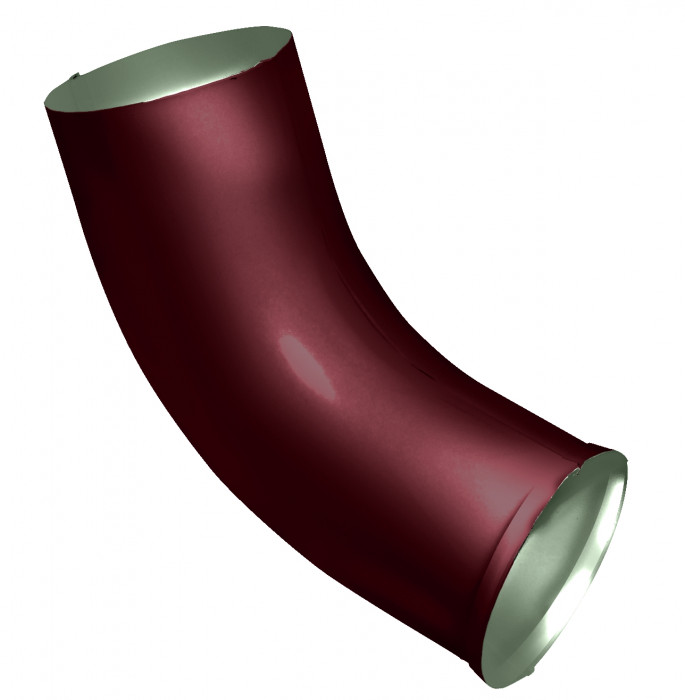

Колено стока Оптима 90мм ПЭ (PE) RAL 3005 красное вино ГРАНД ЛАЙН
Водосток Optima 1250/90 - глянцевый водосток круглого сечения. Использование глянцевых водостоков является выгодным решением благодаря их эстетической привлекательности, которая придает зданию индивидуальности.
Производится в наиболее популярных цветах - RAL 7024, RAL 8017, RAL 9005, RR 32. Такие цвета хорошо сочетаются с любой кровлей и фасадом.
Обладает водопропускной способностью на 25% больше, чем у других производителей водосточных систем с полукруглым желобом. Такая производительность обеспечена увеличенной глубиной желоба. Большая водопропускная способность водостока позволяет собирать осадки с большей поверхности кровли, что приводит к экономии на количестве водосточных труб и сопутствующих элементах.
Особенности:
- глянцевая текстура
- идеальная геометрия
- двустороннее покрытие желоба
- гарантия 20 лет
Назначение колена стока:
Обеспечивает водоотвод от фасада, в т.ч. в систему ливневой канализации.
Гладкое формование препятствует скоплению мусора и обеспечивает долговечность.
Технические характеристики:
- Диаметр: 90 мм;
- Длина: 224 мм;
- Ширина: 174 мм;
- Высота: 90 мм;
- Толщина: 0.55 мм;
- Материал: металл;
- Покрытие: полиэстер;
- Дизайн: красное вино;
- Степень блеска: глянцевый;
- Коллекция: Optima 125х90;
- Бренд: ГРАНД ЛАЙН.
Колено стока Оптима 90мм ПЭ (PE) RAL 3005 красное вино ГРАНД ЛАЙН в магазине стройматериалов СтройМАКС с доставкой по Владимирской области!
Тип | Колено стока |
Ед. изм. | шт |
Диаметр | 90 мм |
Длина | 224 мм |
Ширина | 174 мм |
Высота | 90 мм |
Толщина | 0.55 мм |
Бренд | ГРАНД ЛАЙН |
Материал | металл |
Форма | круглый |
Покрытие | полиэстер |
Дизайн | красное вино |
Степень блеска | глянцевый |
Коллекция | Optima 125х90 |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Снимите защитную плёнку с элементов
Установите кронштейны трубы на расстоянии не более 1,5 м друг от друга, но не менее 2х шт на каждую трубу. В первую очередь крепятся кронштейнами места стыков труб между собой и коленами.
Если стены каменные заранее просверлите в местах крепления отверстия для метизов. В комплект кронштейна трубы на камень входит метиз и дюбель к нему. Размеры дюбеля 10 х 80 мм. Чтобы получить отверстие точно подходящее под дюбель, возьмите сверло диаметром 8 мм и просверлите отверстие глубиной 80 мм. Затем возьмите сверло диаметром 10 мм и рассверлите отверстие.
Для закручивания метиза потребуется ключ / бита Torx T25
Соедините колена трубы, трубу водосточную, колено стока.
Длина соединительной трубы (L) определяется при сборке конструкции. Если L < 0,5 м, то метровую трубу можно разрезать и использовать для двух стояков.
Сама водосточная труба должна быть такой длины, чтобы колено стока находилось на расстоянии около 0,2 м до земли. При большей высоте вода будет разбрызгиваться. Оборудуйте ливневую канализацию для организованного стока воды.
Выровняйте конструкцию, присоедините водосточную систему к воронке, отрегулируйте и защёлкните замки кронштейнов, надев на хомуты специальные фиксаторы. При монтаже фиксаторы (защёлки кронштейнов) необходимо располагать широкой стороной вниз. Таким образом воздействие климатических факторов (температурное расширение металла) будет нивелировано.
Расчёт длины соединительной трубы L выполнен для случая когда воронка и труба находятся в одной плоскости, перпендикулярной стене здания. В случае, если труба стоит левее или правее воронки, необходимо длину L измерьте на месте.
| u, мм | h, мм | L, мм | u, мм | h, мм | L, мм |
| 200 | 310 | - | 600 | 540 | 535 |
| 250 | 340 | 130 | 650 | 570 | 590 |
| 300 | 365 | 190 | 700 | 595 | 650 |
| 350 | 395 | 245 | 750 | 625 | 705 |
| 400 | 425 | 300 | 800 | 655 | 765 |
| 450 | 455 | 360 | 850 | 685 | 820 |
| 500 | 480 | 420 | 900 | 715 | 880 |
| 550 | 510 | 475 | 950 | 740 | 940 |
При u равном 200 мм и менее соединительная труба не требуется!
